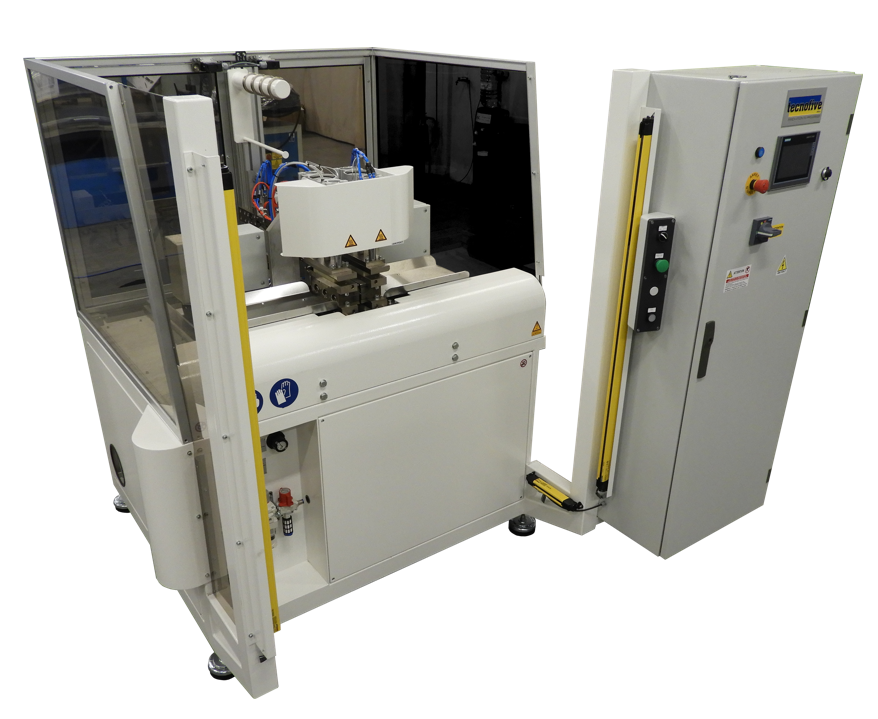

PE splicing press with Grinding system

The SJPE Grinding joint system for EPDM and PE profiles developed by Tecnofive integrates a trimming unit consisting of rotating diamond blades in order to improve the quality and the orthogonality of the surfaces that will be automatically welded with a sheet in polyethylene from the same machine. This way, seals with superior sealing and quality are produced. The closing and opening of the moulds is fully automatic to speed up the loading / unloading operations, and they are supported by a single structure in order to ensure perfect mechanical alignment.
The vertical movement of the blade unit and the horizontal movement of the mould unit is carried out by means of servomotors, while blade replacement and cleaning operations are facilitated by special movements that can be selected by the operator when required.


Advantages

• Greater sealing quality
• Easier piece loading and unloading
• High safety

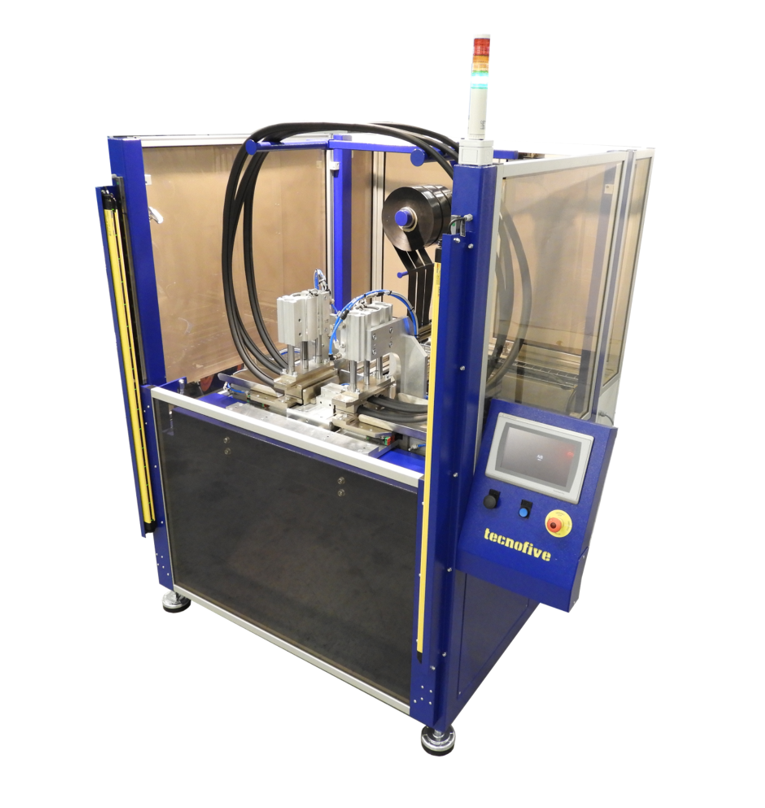

Univeral splicing press with Grinding system

The Universal Grinding joint system for rubber profiles, has been designed to allow the customers to joint the profiles with or without metal carrier, using PE foil or EPDM foil.
This innovative system combine "two machines in one", the operator to change process has just to turn a switch and eventually change the dedicated mould.
The machine developed by Tecnofive integrates a trimming unit consisting of rotating diamond blades in order to improve the quality and the orthogonality of the surfaces that will be automatically welded with a sheet in polyethylene from the same machine. This way, seals with superior sealing and quality are produced. The closing and opening of the moulds is fully automatic to speed up the loading / unloading operations, and they are supported by a single structure in order to ensure perfect mechanical alignment.
The vertical movement of the blade unit and the horizontal movement of the mould unit is carried out by means of servomotors, while blade replacement and cleaning operations are facilitated by special movements that can be selected by the operator when required.



Advantages

• Greater sealing quality
• Easier piece loading and unloading
• High safety
• High flexibilty, due to the possibility to change sealing process from PE to EPDM and from EPDM to PE

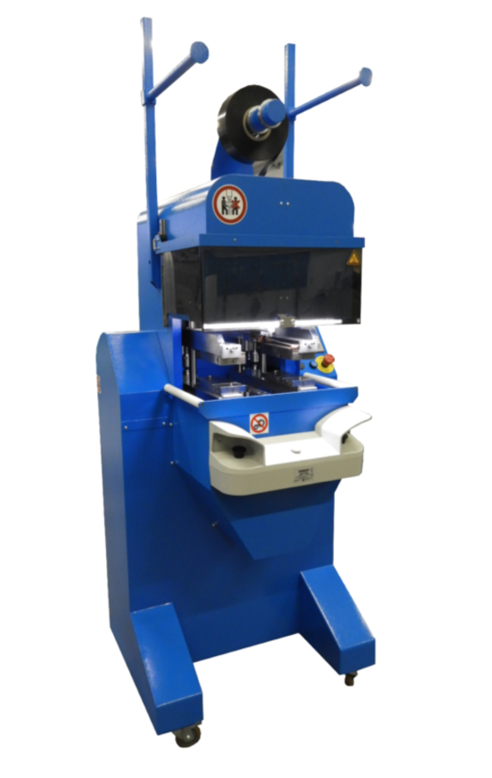

Sistema di giunzione con film PE
Il sistema multiuso di giunzione SJPE MAXI è l’ultima tecnologia per la giunzione testa a testa o ad angolo di profili in gomma (armato e non armato), termoplastico e PVC.
Il sistema SJPE MAXI utilizza un particolare film o pellicola in POLIETILENE (PE) come materiale di apporto da interporre in modo automatico alle superfici in giunzione.
La caratteristica che distingue questo tipo di giunzione, oltre all’elevata resistenza a trazione della zona giuntata, è il breve tempo di realizzo.
Il sistema SJPE MAXI utilizza particolari lampade ad irraggiamento infrarosso per il riscaldamento rapido delle superfici della zona da giuntare e del film PE.
Quando le superfici hanno raggiunto le giusta temperatura ed il film PE è allo stato plastico il sistema procede alla giunzione delle due estremità del profilo e lo trattiene in posizione fino a che le temperature diminuiscono.
Questo è un sistema di giunzione versatile e può essere utilizzato anche per la giunzione testa a testa di profili realizzati in materiale termoplastico ovviando al problema delle giunzioni a lama calda, in quanto la fusione del materiale nelle zone di saldatura avviene per irraggiamento e non per contatto.

Tipo giunzione
Giunzione PE su guarnizione:
Gomma/spugna
Gomma armata/spugna
Estrusi con geometrie vuote come ad esempio tubi
Con bi-adesivo
Floccato
Termoplastico/PVC

Performance
25 sec.
Il ciclo di saldature per un minimo di 2 pezzi

Vantaggi
Ciclo veloce
Altissima tenuta
Ottima qualità estetica di giunzione
Stampi con minimo 2 cavità
Saldatura anche su guarnizione con bi-adesivo di tipo 3M o floccato in quanto gli stampi lavorano a freddo.

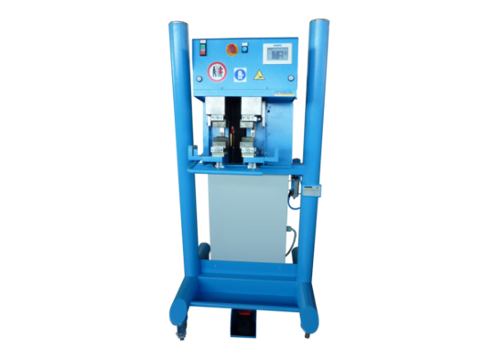

Sistema di giunzione a caldo con film EPDM

Il sistema consiste in una saldatura ad alta tenuta, realizzato inserendo un foglio di gomma non vulcanizzata dello spessore di circa 0,5 mm tra due stampi riscaldati e realizzati seguendo la geometria del profilo da saldare. Per ottenere una migliore qualità, gli stampi vengono realizzati per ogni singolo tipo di sezione di profilo; in questo modo la giunzione risulta perfetta sia dal punto di vista estetico che meccanico.

Tipo giunzione

I profili da saldare possono essere diritti o angolari e realizzati in materiali diversi:

Tutto gomma

Gomma/spugna

Gomma armata/spugna

Estrusi con geometrie vuote come ad esempio tubi

Materiali in silicone.

Performance

90 /100 sec. Il ciclo di saldature

Vantaggi

Rispetto alle giunzione tradizionali ad iniezione:

Ciclo più veloce

Buona tenuta

Buona qualità estetica

Minor costo dell’operazione

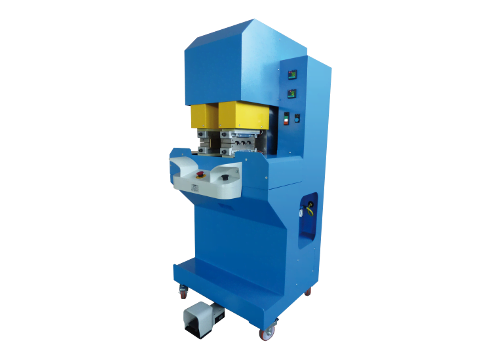

NEW GITEC

The joint system of rubber profiles called GITEC 2000, after 13 years of success will leave the room for the new GITEC 2013, which, while maintaining the ergonomic features and capabilities that have made the success will be built with the most advanced technologies.

Some electronic parts used in Gitec 2000 will come out shortly by the market and so it was necessary to review the entire circuit of the control and safety. The new machine will use a Siemens PLC S7-1200 can communicate over TCP / IP.

The display of the temperatures of heating and setting all the necessary parameters will be entrusted to a panel ASEM HMI25 color touch.
We can intervene on the PLC software, the touch screen and the GEFRAN GFX4.
The machine if equipped with a Wireless Router any, will be accessible from equipment tablets and smartphones.

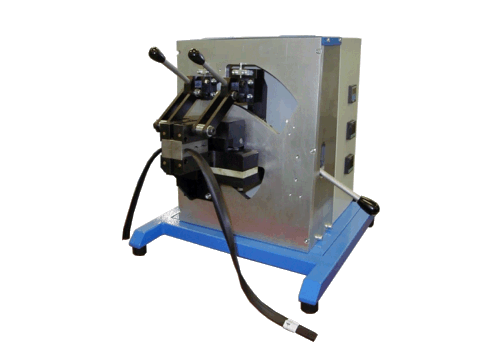

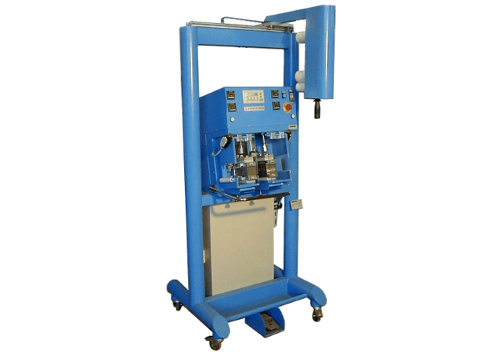

Gitec Mini

Come il sistema di giunzione Gitec,Il sistema consiste in una saldatura ad alta tenuta, realizzato inserendo un foglio di gomma non vulcanizzata dello spessore di circa 0,5 mm tra due stampi riscaldati e realizzati seguendo la geometria del profilo della guarnizione da saldare.
La Gitec Mini è stata realizzata per eseguire la saldatura di anelli dal piccolo diametro fino ad un minimo di 80 mm.
La Gitec Mini, rispetto alla Gitec tradizionale è completamente manuale e quindi particolarmente adatta a piccole e varie produzioni.
Per ottenere una migliore qualità, gli stampi vengono realizzati per ogni singolo tipo di sezione di profilo; in questo modo la giunzione risulta perfetta sia dal punto di vista estetico che meccanico.

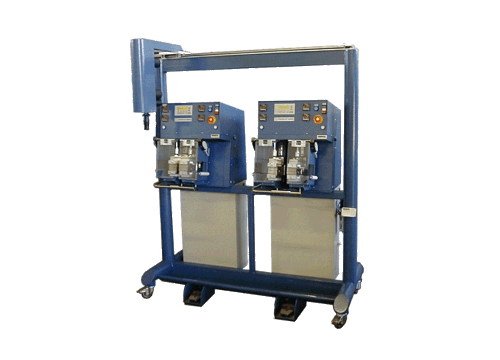

Sistema di giunzione a caldo con film EPDM

Il sistema consiste in una saldatura ad alta tenuta, realizzato inserendo un foglio di gomma non vulcanizzata dello spessore di circa 0,5 mm tra due stampi riscaldati e realizzati seguendo la geometria del profilo della guarnizione da saldare.

La pressa di giunzione a caldo è un sistema individuale e totalmente indipendente che può essere inserito in un telaio configurato per un massimo di 4 presse di giunzione GITEC 2000, secondo le esigenze di produzione.

Per ottenere una migliore qualità, gli stampi vengono realizzati per ogni singolo tipo di sezione di profilo; in questo modo la giunzione risulta perfetta sia dal punto di vista estetico che meccanico.

Tipo giunzione

I profili da saldare possono essere diritti o angolari e realizzati in materiali diversi:

Tutto gomma

Gomma/spugna

Gomma armata/spugna

Estrusi con geometrie vuote come ad esempio tubi

Materiali in silicone.

Performance

90 /100 sec. Il ciclo di saldature

Vantaggi

Rispetto alle giunzione tradizionali ad iniezione:

Ciclo più veloce

Buona tenuta

Buona qualità estetica

Minor costo dell’operazione

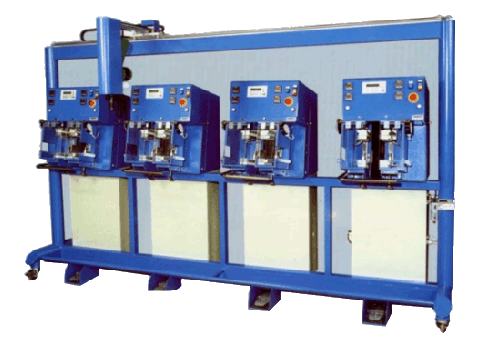

Sistema di giunzione a caldo con film EPDM

Il sistema consiste in una saldatura ad alta tenuta, realizzato inserendo un foglio di gomma non vulcanizzata dello spessore di circa 0,5 mm tra due stampi riscaldati e realizzati seguendo la geometria del profilo della guarnizione da saldare.

La pressa di giunzione a caldo è un sistema individuale e totalmente indipendente che può essere inserito in un telaio configurato per un massimo di 4 presse di giunzione GITEC 2000, secondo le esigenze di produzione.

Per ottenere una migliore qualità, gli stampi vengono realizzati per ogni singolo tipo di sezione di profilo; in questo modo la giunzione risulta perfetta sia dal punto di vista estetico che meccanico.

Tipo giunzione

I profili da saldare possono essere diritti o angolari e realizzati in materiali diversi:

Tutto gomma

Gomma/spugna

Gomma armata/spugna

Estrusi con geometrie vuote come ad esempio tubi

Materiali in silicone.

Performance

90 /100 sec. Il ciclo di saldature

Vantaggi

Rispetto alle giunzione tradizionali ad iniezione:

Ciclo più veloce

Buona tenuta

Buona qualità estetica

Minor costo dell’operazione
